旋渦泵的運行特征：
    1、特性曲線
    旋渦泵的特性曲線如圖1所示。圖中，qv-H曲線為稍向內凹的陡降曲線，表示旋渦泵的流量變化時揚程變化很大，當流量為零時可能出現很高的排出壓力，因此，在使用中應力求保持流量穩定，避免泵的壓力波動，并應配置安全閥等壓力保護措施。

圖1 旋渦泵的特性曲線

    旋渦泵的qv-P曲線表明旋渦泵流量越小，功率越大，當流量接近零時功率zui大，故旋渦泵不能在遠低于額定流量的工況下運行，并應在排出閥全開的狀態下啟動，以避免電動機過載（離心泵與其相反，操作時應特別注意）。
    2、吸入性能
    閉式旋渦泵的葉輪為徑向葉片，入口處液體的流動方向不能與其適應，液體流經泵入口后的動壓降較大，故泵吸入性能較差。為改善旋渦泵的吸入性能，又能保持其揚程較高的特點，可應用離心旋渦泵，如圖2所示。液體由軸向進入離心葉輪，減小了吸入壓力損失。一般在揚程超過100m時應采用離心旋渦泵，以避免汽蝕。離心旋渦泵中，離心泵的揚程一般為離心旋渦泵總揚程的1/5。

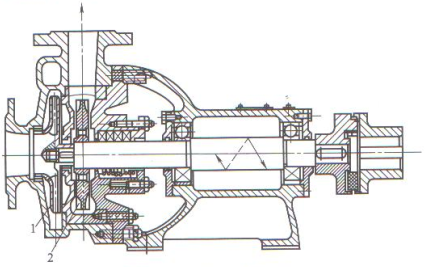

圖2 離心旋渦泵結構
1—離心式葉輪；2—旋渦式葉輪

    3、調節性能
    旋渦泵的調節性能較差，在操作中由于qv-H曲線陡降又內凹，不宜應用改變排出管路的特性進行調節，故只能應用旁路調節。在改變泵本身參數的調節方法中，旋渦泵只能應用改變轉速調節性能，但旋渦泵的功率都不大（一般小于等于20KW），應用可調原動機將增加泵裝置及泵操作的復雜性，并增大投資，故也很少應用。實際生產中一般只應用旁路調節。
    4、相似性能
    旋渦泵屬葉片式泵，在比轉速相同的條件下，同樣存在著相似關系。也可通過相似換算進行泵的設計計算，且同樣是*、可靠的設計計算方法，但對旋渦泵只能用于設計新泵。
